【图】齿轮泵工作原理
编辑:郑州巴特熔体泵   日期:2013-11-07 16:47:03

  齿轮泵是机器润滑、供油或其它液体系统中的一个部件,液压泵的一种。属旋转式。齿轮箱内有2个或2个以上的齿轮啮合,在旋转作用下从一侧吸入流体再向另一侧排出。其振动及噪声比螺杆泵稍大,可作为螺杆泵代用型式。 其作用是使油或其它流体介质具一定的压力和流量及流向。

  齿轮泵工作原理很简单,就是一个主动轮一个从动轮,两个齿轮参数相同,在一个泵体内做旋转运动。在这个壳体内部形成类似一个“8”字形的工作区,齿轮的外径和两侧都与壳体紧密配合,传送介质从进油口进入,随着齿轮的旋转沿壳体运动,后从出油口排出,后将介质的压力转化成机械能进行做功。以下是四张齿轮泵工作原理图:

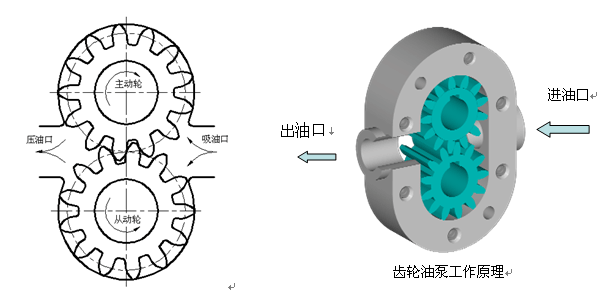

油泵工作原理

外啮合齿轮油泵

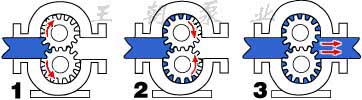

齿轮泵工作原理图1

齿轮泵工作原理图1

  齿轮泵也叫正排量装置,即像一个缸筒内的活塞,当一个齿进入另一个齿的流体空间时,液体就被机械性地挤排出来。因为液体是不可压缩的,所以液体和齿就不能在同一时间占据同一空间,这样,液体就被排除了。由于齿的不断啮合,这一现象就连续在发生,因而也就在泵的出口提供了一个连续排除量,泵每转一转,排出的量是一样的。随着驱动轴的不间断地旋转,泵也就不间断地排出流体。泵的流量直接与泵的转速有关。 实际上,在泵内有很少量的流体损失,这使泵的运行效率不能达到100%,因为这些流体被用来润滑轴承及齿轮两侧,而泵体也绝不可能无间隙配合,故不能使流体100%地从出口排出,所以少量的流体损失是必然的。然而泵还是可以良好地运行,对大多数挤出物料来说,仍可以达到93%~98%的效率。


齿轮泵工作原理示意图

齿轮泵工作原理图
